Система реагентного дозирования внешне выглядит достаточно просто: бак, насос и трубопровод подачи реагента. Но именно ошибки в расчёте дозы и выборе насоса часто становятся причиной нестабильной работы всей водоподготовительной установки. Недостаточная доза реагента не обеспечивает необходимый эффект. Избыточная — увеличивает эксплуатационные расходы и иногда сама ухудшает качество воды. Поэтому сначала необходимо определить, сколько реагента действительно требуется технологическому процессу, а уже после этого выбирать насос.

С чего начинается расчёт дозы

Дозу нельзя выбирать только по названию реагента. Например, коагулянт на двух разных источниках воды может потребоваться в совершенно разных количествах. Расход гипохлорита зависит от исходной окисляемости воды и требуемого остаточного хлора. Расход кислоты зависит от щёлочности и необходимого pH. Антискалант для обратного осмоса рассчитывается с учётом состава воды и степени концентрирования.

Поэтому существуют три основных способа определения дозы:

• Стехиометрический расчёт — используется там, где количество вещества можно определить из известной химической реакции.
• Лабораторный опыт — например, jar-test при коагуляции.
• Подбор по целевому параметру непосредственно на установке — например, дозирование кислоты по сигналу датчика pH или гипохлорита по остаточному свободному хлору.

На практике нередко используются сразу несколько методов: предварительный расчёт, лабораторная проверка и окончательная корректировка после пусконаладки.

Базовая формула

Предположим, расход воды равен Q м³/ч, а требуемая доза действующего вещества — D мг/л. Тогда массовый расход действующего вещества:

M = Q × D

где M получается в г/ч. Это работает благодаря удобному соотношению:

1 мг/л × 1 м³/ч = 1 г/ч

Например, расход воды составляет 100 м³/ч, а необходимо обеспечить дозу активного хлора 2 мг/л. Тогда: 100 × 2 = 200 г/ч активного хлора. Теперь необходимо перевести эту величину в литры товарного раствора.

Не путайте действующее вещество и товарный реагент — это одна из наиболее частых ошибок. Допустим, используется гипохлорит натрия с содержанием активного хлора 12 %. Насосу необходимо перекачать не 200 г/ч чистого вещества, а определённый объём раствора, в котором это вещество содержится.

• Если плотность раствора условно равна 1,20 кг/л, один литр раствора имеет массу: 1,20 × 1000 = 1200 г.
• При концентрации 12 % количество действующего вещества составит: 1200 × 0,12 = 144 г/л.
• Необходимый расход раствора: 200 / 144 = 1,39 л/ч.

Таким образом, при расходе воды 100 м³/ч и требуемой дозе активного хлора 2 мг/л насос должен подавать ориентировочно 1,4 л/ч 12-процентного раствора при указанных исходных данных. Формула в общем виде:

q = Q × D / C

где q — расход раствора, л/ч, а C — концентрация действующего вещества в товарном растворе, г/л.

Аналогичный подход используется в руководствах производителей дозирующего оборудования: требуемая концентрация реагента рассматривается совместно с расходом обрабатываемой воды и концентрацией дозируемого раствора.

Какой запас производительности нужен

Насос не следует выбирать строго на 1,39 л/ч. Во-первых, фактическая доза после запуска может измениться. Во-вторых, насос нежелательно постоянно эксплуатировать на предельной производительности. Поэтому для расчётного расхода 1,4 л/ч разумно рассматривать, например, модель с максимальной производительностью порядка 2 л/ч при требуемом давлении.

Конкретный запас зависит от технологии и диапазона регулирования насоса, но обычно проектировщик предусматривает возможность как увеличить, так и уменьшить дозу относительно расчётного значения.

При этом слишком большой насос тоже выбирать неправильно. Если установить насос 20 л/ч для фактической подачи 2 л/ч, он будет работать в самом нижнем диапазоне регулирования, где точность дозирования может ухудшиться. Поэтому рабочая точка должна находиться в удобной части регулировочного диапазона конкретной модели.

Давление не менее важно, чем расход

У насосов-дозаторов всегда необходимо проверять одновременно два параметра: производительность и давление нагнетания. Одна и та же серия может выдавать, например, 10 л/ч при 5 бар, но уже другую производительность при 10 бар. Поэтому недостаточно написать в спецификации только «насос 10 л/ч».

Необходимо знать давление в трубопроводе, куда подаётся реагент, гидравлические потери дозировочной линии и необходимый запас. Если реагент вводится в трубопровод с давлением 6 бар, насос с максимальным противодавлением 5 бар использовать нельзя, даже если по производительности он подходит идеально.

Какой тип насоса выбрать

Для большинства задач водоподготовки применяются мембранные насосы-дозаторы.

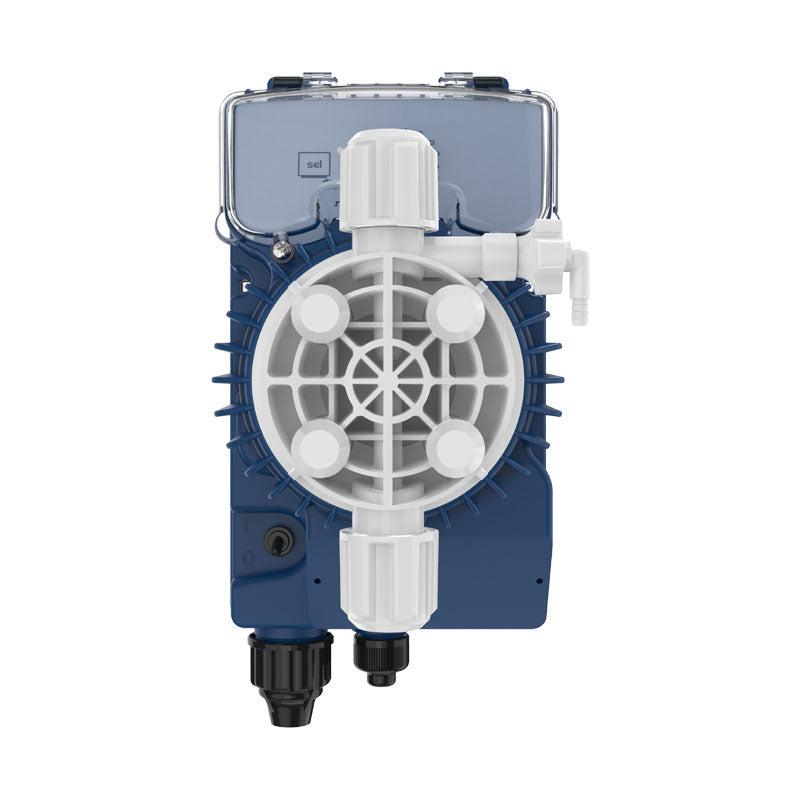

• Электромагнитные мембранные — компактны, хорошо регулируются и удобны при относительно небольших расходах.
• Электромеханические мембранные — применяются при более высоких производительностях и длительной непрерывной работе.
• Гидравлические мембранные — используются в тяжёлых промышленных условиях, при высоком давлении и там, где особенно важна герметичность.
• Перистальтические — реагент контактирует только с внутренней поверхностью шланга. Удобны для вязких, загрязнённых, кристаллизующихся или газовыделяющих сред, хотя шланг является расходным элементом.

Химическая совместимость

После производительности и давления необходимо проверить химическую совместимость. Для одного реагента оптимальным может быть PVC, для другого — PVDF, PTFE или нержавеющая сталь. Например, сильный окислитель может быстро повредить материал, который прекрасно работает с обычной водой.

Проверять нужно не только корпус насосной головки, но и мембрану, уплотнения, клапаны, всасывающий трубопровод, инжекционный клапан и остальные элементы системы. Особое внимание требуется гипохлориту натрия, кислотам, щелочам и концентрированным коагулянтам.

Газовыделяющие реагенты

Гипохлорит натрия — хороший пример того, почему одного расчёта расхода недостаточно. При хранении раствор способен выделять газ. Если газ попадает в насосную головку обычного мембранного дозатора, насос может потерять заполнение и перестать нормально подавать реагент.

Поэтому для гипохлорита часто выбирают специальные насосные головки с функцией дегазации, организуют короткую всасывающую линию и правильно располагают расходную ёмкость. То есть два насоса с одинаковыми параметрами 5 л/ч и 10 бар могут совершенно по-разному работать на одном и том же реагенте.

Как насос должен управляться

В простейшем варианте насос работает с постоянной установленной производительностью. Однако если расход воды изменяется, такая система приводит к изменению фактической концентрации реагента. Например, насос продолжает подавать 2 л/ч, а расход воды снизился со 100 до 50 м³/ч. Фактическая доза автоматически увеличится в два раза.

Поэтому на переменных потоках желательно пропорциональное управление. Расходомер передаёт импульсный сигнал или сигнал 4–20 мА, а насос автоматически изменяет производительность пропорционально расходу воды.

Для регулирования pH, остаточного хлора и некоторых других параметров применяется управление по сигналу анализатора. Получается полноценный замкнутый контур: датчик измеряет параметр, контроллер сравнивает его с заданием, а насос корректирует подачу реагента.

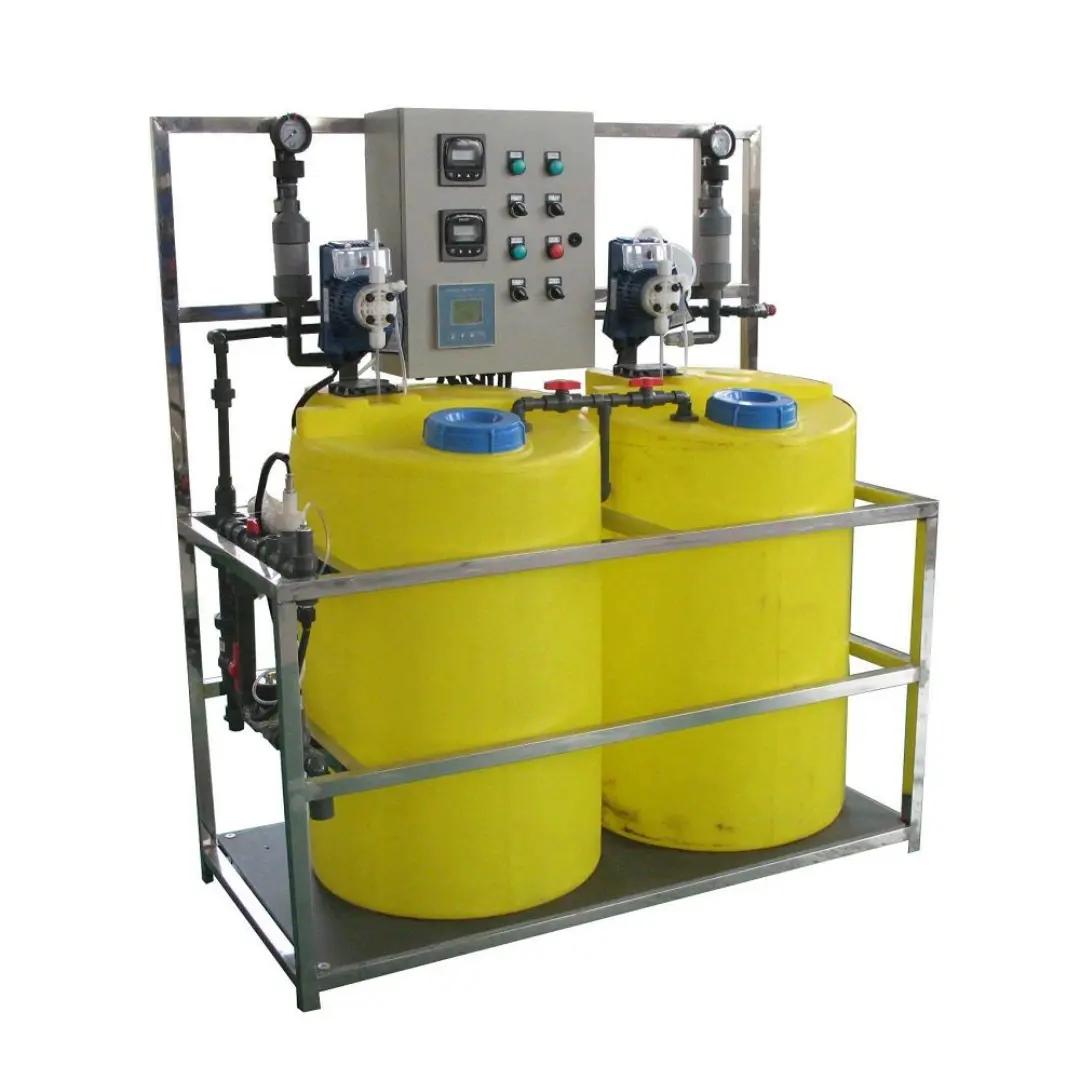

Сам насос — только один из компонентов. Рабочая система обычно включает расходную ёмкость, всасывающую линию, донный клапан, датчик минимального уровня, нагнетательный трубопровод и инжекционный клапан. В зависимости от схемы добавляются обратный и предохранительный клапаны, демпфер пульсаций, клапан противодавления, калибровочная колонка, мешалка и шкаф автоматики. Такой комплект обеспечивает не только точное дозирование, но и безопасную эксплуатацию.

Практический алгоритм подбора

• Получить анализ воды и определить технологическую задачу.
• Рассчитать или экспериментально определить требуемую дозу.
• Перевести дозу в массовый расход действующего вещества, а затем — в л/ч товарного раствора с учётом его концентрации и плотности.
• Подобрать насос по производительности и давлению.
• Проверить материалы проточной части, вязкость и свойства реагента, диапазон регулирования и требуемый способ управления.
• И только в самом конце выбрать конкретную модель.

Именно такая последовательность позволяет избежать ситуации, когда сначала покупается насос, а затем инженеры пытаются приспособить технологический процесс под его характеристики.

Хорошо подобранная система дозирования — это не просто насос нужной производительности. Это сочетание правильно определённой дозы реагента, корректной гидравлики, химически стойких материалов и подходящей автоматики.
