Завершены монтажные работы системы водоподготовки для котельной в городе Талдыкорган, реализованные Asia Water Service в рамках проекта для Project14.

Об объекте:

Котельная г. Талдыкорган обеспечивает теплоснабжение и горячее водоснабжение объектов, находящихся в зоне её обслуживания. В составе котельной эксплуатируются водогрейные и паровые котлы, что предъявляет повышенные требования к качеству подпиточной воды: жёсткость, содержание взвешенных веществ и химический состав воды напрямую влияют на надёжность и ресурс котельного оборудования.

Задача проекта:

Перед специалистами ТОО «Asia Water Service» была поставлена задача разработать и внедрить комплексную систему водоподготовки, обеспечивающую:

– Умягчение воды для нужд теплосети производительностью 180 м³/ч с остаточной жёсткостью менее 0,3 мг-экв/л;

– Глубокое умягчение воды для питания паровых котлов и подачи в деаэратор производительностью 2,5 м³/ч;

– Предварительную механическую очистку воды от песка, окалины и взвешенных частиц;

– Автоматическое дозирование химических реагентов для защиты оборудования от коррозии и накипеобразования.

Решение «Asia Water Service»:

В рамках реализации проекта специалистами компании была разработана и внедрена комплексная система водоподготовки для нужд теплосети, подпитки водогрейных и паровых котлов. При проектировании технологической схемы были учтены характеристики исходной воды, требования к качеству очищенной воды, а также особенности эксплуатации котельного оборудования. Реализованное решение обеспечивает стабильную и надёжную работу системы теплоснабжения, предотвращает образование накипи, снижает риск коррозии оборудования и повышает эффективность эксплуатации котельной.

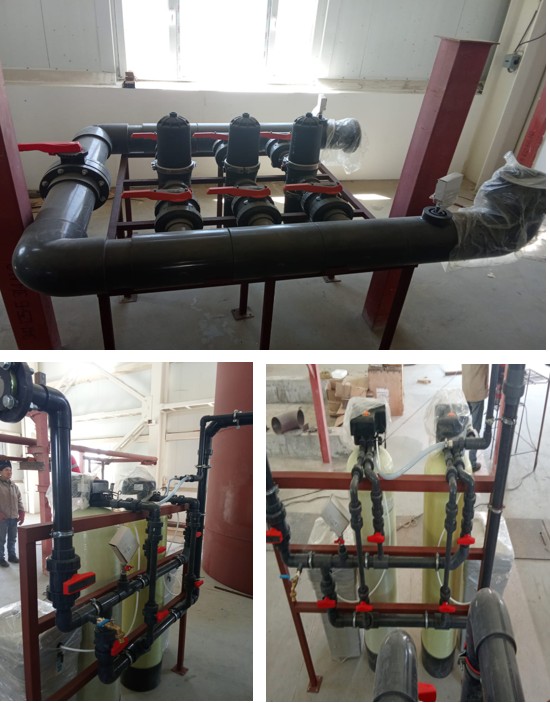

Для нужд подпитки теплосети была поставлена и смонтирована установка умягчения воды Na-катионирования I ступени производительностью 180 м³/ч. В состав установки вошли 6 фильтров типоразмера 63×86 с выносными блоками управления, обеспечивающими автоматический режим работы системы, а также солевой бак объёмом 1500 литров для приготовления и хранения регенерационного раствора. Перед системой умягчения были дополнительно установлены дисковые механические фильтры, предназначенные для предварительной очистки воды от механических примесей и защиты фильтрационного оборудования.

Контур 1 — водоподготовка для теплосети (180 м³/ч):

– Дисковые механические фильтры — предварительная очистка от механических примесей;

– Установка умягчения Na-катионирования I ступени: 6 фильтров типоразмера 63×86 с выносными блоками автоматического управления;

– Солевой бак объёмом 1 500 л для приготовления и хранения регенерационного раствора;

– Станция автоматического дозирования реагентов (ингибиторы коррозии, накипеобразования, корректировка pH).

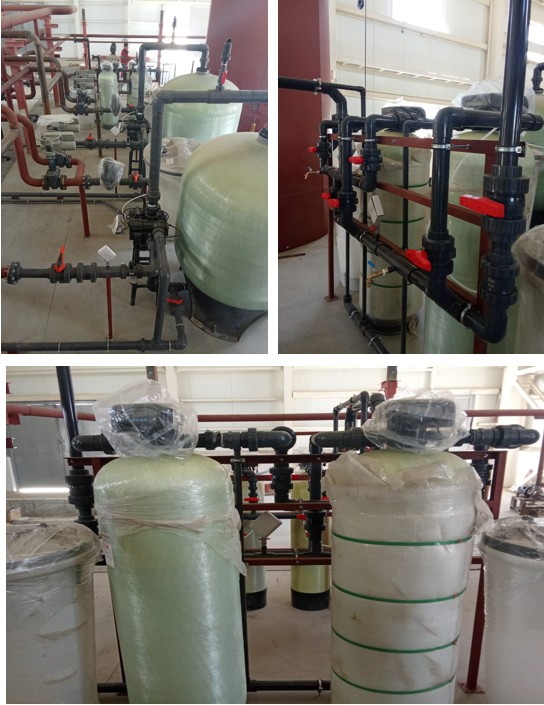

Для подпитки парового котла и подачи воды в деаэратор была предусмотрена отдельная система водоподготовки, включающая установку умягчения воды Na-катионирования производительностью 2,5 м³/ч. Двухступенчатая схема умягчения обеспечивает более глубокое снижение жёсткости воды и позволяет получать воду, соответствующую требованиям эксплуатации паровых котлов и деаэрационного оборудования.

Дополнительно в состав системы были включены станции дозирования реагентов для водогрейных и паровых котлов, обеспечивающие корректировку химического состава воды, защиту оборудования от коррозии и стабильность работы всей теплотехнической системы.

Контур 2 — водоподготовка для паровых котлов и деаэратора (2,5 м³/ч):

– Дисковые механические фильтры — предварительная очистка;

– Двухступенчатая схема умягчения Na-катионирования — для достижения сверхнизких значений жёсткости, соответствующих требованиям эксплуатации паровых котлов;

– Станция автоматического дозирования реагентов для паровых котлов.



Что было выполнено специалистами «Asia Water Service»:

В рамках реализации проекта также были выполнены работы по изготовлению и монтажу металлических конструкций для размещения технологического оборудования. Для фильтрационных установок изготовлены металлические каркасы и сварены усиленные опорные рамы, обеспечивающие надежное размещение оборудования, устойчивость конструкций и безопасную эксплуатацию системы в условиях промышленного объекта.

Осуществлена поставка полного комплекта оборудования, включая корпусы фильтров, блоки автоматического управления, дренажно-распределительные системы, солевые баки, ионообменную смолу, фильтрующие загрузки, насосы-дозаторы и комплектующие для трубопроводной обвязки.

Все работы по поставке оборудования, изготовлению конструкций, монтажу, обвязке трубопроводов и подготовке системы к эксплуатации были выполнены в полном объеме и в установленные сроки. Монтаж оборудования осуществлялся в соответствии с проектной документацией, техническими требованиями и действующими нормативами, все технологические узлы ВПУ выровнены по осям и отметкам, закреплены на подготовленных основаниях и подключены к трубопроводной обвязке. После завершения монтажных работ была проведена проверка герметичности соединений, правильности подключения оборудования и готовности системы к проведению пусконаладочных работ.

После завершения монтажных работ проведены пусконаладочные мероприятия: поэтапная проверка работоспособности оборудования, настройка автоматических режимов фильтрации, регенерации и промывки, тестирование систем управления и вывод установок на проектные эксплуатационные показатели. Проверена готовность системы к работе в штатном режиме.

По завершении пусконаладочных работ специалисты ТОО «Asia Water Service» провели инструктаж для эксплуатационного персонала котельной. Обучение включало:

– ознакомление с принципом работы установленного оборудования и технологической схемой;

– изучение алгоритмов автоматического управления и режимов регенерации;

– правила безопасной эксплуатации и порядок проведения регламентного обслуживания;

– действия персонала при возникновении нештатных ситуаций.

По результатам обучения персонал получил необходимые знания и практические навыки для самостоятельной эксплуатации системы водоподготовки.

Результаты:

По итогам реализации проекта достигнуты следующие результаты:

– Обеспечена стабильная подача умягчённой воды для подпитки теплосети с производительностью 180 м³/ч;

– Обеспечена подача глубоко умягчённой воды для паровых котлов и деаэратора с производительностью 2,5 м³/ч;

– Достигнуто требуемое качество воды, исключающее образование накипи и коррозионные повреждения котлов, теплообменников и трубопроводов;

– Автоматизация процессов регенерации и дозирования реагентов минимизировала влияние человеческого фактора и снизила эксплуатационные затраты;

– Металлоконструкции собственного изготовления обеспечили надёжное и безопасное размещение оборудования в производственных условиях;

– Все работы выполнены в полном объёме, в установленные сроки и в соответствии с проектной документацией и действующими нормативами.

Выводы и заключение:

Проект по оснащению котельной г. Талдыкорган комплексной системой водоподготовки успешно завершён. Внедрённое решение обеспечивает соответствие подпиточной воды требованиям водно-химического режима как для водогрейных, так и для паровых котлов, повышает надёжность теплотехнического оборудования и снижает эксплуатационные риски.

Реализация данного проекта позволила обеспечить объект надежной системой водоподготовки, отвечающей требованиям эксплуатации котельного оборудования, повысить эффективность работы теплосети и обеспечить стабильное качество подпиточной воды для водогрейных и паровых котлов.

Компания ТОО «Asia Water Service» благодарит руководство ТОО «Project14» за оказанное доверие и рассчитывает на дальнейшее долгосрочное сотрудничество.

Ключевые технические параметры системы

Параметр	Значение
Тип оборудования	Водоподготовительная установка
Производительность для теплосети	180 м3/ч
Производительность для парового котла	2,5 м3/ч
Суточная выработка для теплосети	4320 м3/сут
Суточная выработка для парового котла	60 м3/сут
Технология очистки для теплосети	Механическая фильтрация + Na-катионирование I ступени
Технология очистки для парового котла	Механическая фильтрация + Na-катионирование I и II ступени
Степень фильтрации	130 мкм
Остаточная жёсткость	< 0,3 мг-экв/л
Автоматизация	Полностью автоматическая
Объект	Котельная города Талдыкорган
Статус	Работы завершены
