Вода на промышленном предприятии редко используется только один раз. Она необходима для охлаждения оборудования, промывки сырья, приготовления растворов, работы котельной, мойки технологических линий, производства пара и десятков других операций. При традиционной схеме предприятие забирает свежую воду, использует её в процессе, после чего направляет образовавшиеся стоки на очистку и сброс.

Замкнутый или частично замкнутый водооборот меняет эту логику. Вместо постоянного забора новой воды предприятие очищает часть использованной воды до требуемого качества и возвращает её обратно в технологический процесс. Фактически вода начинает циркулировать внутри предприятия, а извне требуется только подпитка для компенсации потерь.

Что такое замкнутый водооборот

Важно различать несколько похожих понятий. Оборотное водоснабжение означает, что вода после использования возвращается в тот же или другой технологический процесс. Повторное использование предполагает применение очищенного стока ещё раз, но иногда уже для другой задачи. Например, очищенные промывные воды могут использоваться для технической мойки территории.

Замкнутый водооборот — более глубокая степень повторного использования, при которой объём свежей подпиточной воды и количество сбрасываемых стоков сводятся к минимуму. При этом полностью «нулевой» сброс требуется далеко не всегда. Для большинства предприятий оптимальной оказывается не стопроцентно замкнутая система, а частично замкнутый цикл с контролируемой продувкой. Причина проста: при многократной циркуляции воды в ней постепенно накапливаются соли, органические вещества, взвешенные частицы и другие загрязнения. Поэтому часть потока периодически выводят из системы, а вместо неё подают свежую воду.

Главная выгода — сокращение расхода свежей воды

Предположим, предприятие потребляет 100 м³ воды в час и работает 16 часов в сутки 330 дней в году. Годовое потребление составит:

100 × 16 × 330 = 528 000 м³ воды в год

Если система водооборота позволяет возвращать в процесс 70 % воды, потребность предприятия во внешнем источнике сокращается примерно до 158 400 м³ в год. Экономия составляет около 369 600 м³ ежегодно.

При этом предприятие экономит не только на самой воде. Снижаются затраты на водозабор, насосную перекачку, подготовку исходной воды и последующее водоотведение. Чем дороже предприятие получает воду или чем сложнее её предварительная подготовка, тем быстрее окупаются системы повторного использования.

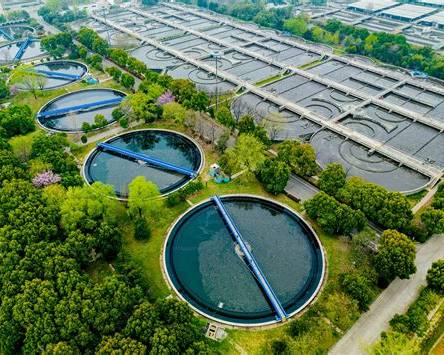

Меньше сточных вод — меньше расходов на их очистку

Практически каждый кубометр забранной предприятием воды впоследствии превращается либо в продукцию, либо в испарение, либо в сточные воды. Поэтому снижение водопотребления автоматически уменьшает количество стока. Если вместо 100 м³/ч предприятие сбрасывает только 20–30 м³/ч, можно снизить нагрузку на локальные очистные сооружения.

В некоторых случаях это позволяет уменьшить необходимую производительность вновь строящихся очистных сооружений. Снижаются также расходы на электроэнергию, реагенты, обезвоживание осадка и вывоз отходов. Особенно существенным этот эффект становится на предприятиях, где плата за водоотведение или очистку загрязнённого стока значительно выше стоимости самой исходной воды.

Возможность повторно использовать тепло

Одно из преимуществ водооборота, о котором иногда забывают, — энергетическое.

Технологические стоки нередко выходят из оборудования нагретыми. Если такую воду сразу сбросить, вместе с ней предприятие теряет значительное количество тепловой энергии. При повторном использовании часть тепла можно вернуть в процесс непосредственно либо через теплообменники.

Например, тёплый поток после технологической мойки может предварительно нагревать холодную подпиточную воду. В результате уменьшается нагрузка на котельную, паровые теплообменники или электрические нагреватели. На энергоёмких производствах экономический эффект от рекуперации тепла иногда оказывается сопоставимым с экономией непосредственно на воде.

Стабильность производства

Есть и менее очевидная выгода — снижение зависимости предприятия от внешнего водоснабжения. Если технологическая линия требует сотни или тысячи кубометров воды в сутки, авария на городской сети, ограничение водозабора из скважин или сезонное падение дебита источника способны ограничить производительность всего предприятия.

При развитом оборотном цикле значительная часть требуемого объёма уже находится внутри производственной системы. Это особенно актуально для предприятий, расположенных в регионах с ограниченными водными ресурсами. Система повторного использования также облегчает дальнейшее расширение производства: новая технологическая линия не обязательно приводит к пропорциональному увеличению водозабора.

Где применяется оборотная вода

Качество воды необязательно должно быть одинаковым во всех точках предприятия. Например, питьевая вода должна соответствовать санитарно-гигиеническим нормативам, а вода для охлаждающей башни — совсем другому набору требований. Подпитка котла имеет свои ограничения по жёсткости, кремнию, солесодержанию и кислороду, а вода для мойки площадки — свои.

Поэтому современная концепция водооборота заключается не в том, чтобы всю воду очищать до максимально высокого качества, а в том, чтобы готовить каждый поток именно до того качества, которое необходимо следующему потребителю. Такой подход значительно уменьшает капитальные и эксплуатационные расходы.

Например, для одного потока может быть достаточно механической фильтрации и обеззараживания. Для другого потребуется ультрафильтрация. Для подпитки оборудования может применяться обратный осмос, а наиболее загрязнённый концентрат выводиться на отдельную обработку.

Из чего обычно состоит система

Типовая система начинается с составления водного баланса предприятия. Инженеры определяют, откуда поступает вода, сколько её расходует каждый потребитель и какие характеристики имеет каждый выходящий поток.

Затем стоки разделяют. Это принципиально важно. Смешивать относительно чистые воды охлаждения с сильно загрязнённым технологическим стоком, а потом очищать общий поток — зачастую экономически невыгодно.

После разделения подбирают технологию очистки. В зависимости от состава воды могут применяться отстаивание, коагуляция, дисковые и мультимедийные фильтры, ультрафильтрация, сорбция, ионный обмен, обратный осмос, УФ-обеззараживание и другие процессы. Для высокоминерализованных концентратов применяют отдельные методы обработки.

Что мешает полностью замкнуть цикл

Основная проблема — накопление загрязнений. Представим систему охлаждения. Часть воды испаряется, но растворённые соли не испаряются и остаются в контуре. Концентрация кальция, магния, хлоридов, сульфатов и кремния постепенно повышается. Если не контролировать этот процесс, появляются отложения, коррозия и биологическое обрастание. Поэтому в реальной системе обязательно контролируются электропроводность, солесодержание, pH, жёсткость, микробиология и другие параметры.

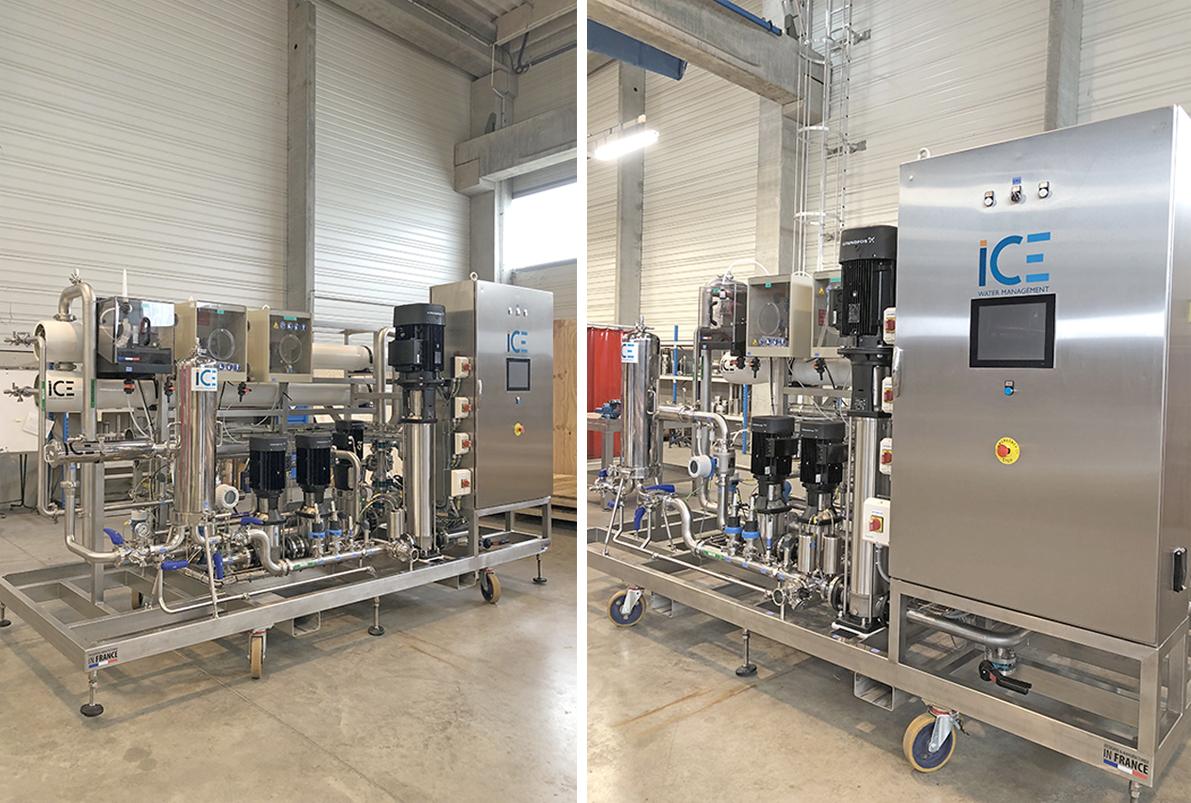

Аналогичная проблема существует при использовании мембранных технологий. Обратный осмос возвращает в производство качественный пермеат, но одновременно образует концентрат, в котором находится большая часть солей исходной воды. Чем выше требуемая степень возврата воды, тем сложнее и дороже становится обращение с этим концентратом. Именно поэтому задача проектировщика состоит не в достижении максимального процента возврата любой ценой, а в нахождении экономически оптимальной степени водооборота.

Когда проект особенно выгоден

Наибольший эффект получается там, где предприятие имеет большой расход воды, высокую стоимость водоснабжения и водоотведения либо ограничения по объёму доступного водозабора. Важным фактором становится и расширение производства. Иногда строительство системы повторного использования оказывается значительно дешевле, чем увеличение мощности существующего источника воды и очистных сооружений.

Перед принятием решения необходимо составить подробный водный баланс, провести анализ каждого потока и рассчитать как минимум несколько сценариев возврата воды. Замкнутый водооборот — это не просто экологическое решение. При правильном проектировании он становится полноценным инструментом снижения эксплуатационных расходов, повышения устойчивости производства и уменьшения зависимости предприятия от внешних ресурсов.
