Для Hyundai Trans Kazakhstan компанией Asia Water Service была выполнена комплексная модернизация обвязки двухступенчатой установки умягчения воды, состоящей из четырёх фильтров – по два фильтра на каждую ступень очистки. На момент начала работ система имела металлическую обвязку и ряд технических недостатков, существенно осложнявших эксплуатацию, контроль работы оборудования и проведение сервисного обслуживания.

1. О заказчике:

ТОО «Hyundai Trans Kazakhstan» – крупнейший производитель легковых автомобилей в Казахстане, осуществляющий сборку автомобилей Hyundai на производственной площадке завода. На высокотехнологичном предприятии качество воды является критическим параметром: вода задействована в технологических процессах, системах отопления и охлаждения, а жёсткая вода напрямую угрожает надёжности котельного и теплообменного оборудования.

ТОО «Asia Water Service» осуществляет годовое сервисное обслуживание систем умягчения воды на объектах предприятия. В рамках этого сотрудничества был выполнен и настоящий разовый проект по модернизации обвязки установки.

2. Предпосылки и задача проекта:

Двухступенчатая установка умягчения воды центральной котельной, состоящая из четырёх фильтров (по два на каждую ступень очистки), эксплуатировалась с металлической обвязкой трубопроводов. Со временем действующая схема выявила ряд технических недостатков, существенно осложнявших работу с оборудованием:

• Отсутствие возможности отключить отдельный фильтр без полной остановки всей установки;
• Ограниченный контроль над состоянием дисковых фильтров: перепад давления не отслеживался в режиме реального времени;
• Сложность проведения планового и аварийного сервисного обслуживания из-за конструктивных особенностей схемы.

Задача, поставленная перед специалистами ТОО «Asia Water Service»: выполнить полную замену обвязки установки с разработкой новой трубопроводной схемы, устраняющей все выявленные недостатки и обеспечивающей удобную, безопасную и полностью обслуживаемую эксплуатацию оборудования.

3. Что было выполнено:

3.1 Демонтаж старой обвязки

Специалистами Asia Water Service был выполнен полный демонтаж старой существовавшей системы металлической обвязки трубопроводов установки умягчения воды и произведён новый монтаж обвязки из ПВХ материалов.

3.2 Разработка и монтаж новой трубопроводной схемы

Была разработана принципиально новая схема трубопроводов с возможностью независимого отключения каждого фильтра без остановки всей установки в качестве ключевого решения – это полностью исключает простой системы при обслуживании отдельных узлов.  В рамках монтажа были выполнены следующие работы:

• на всех участках системы были установлены отсечные краны для изолированного управления каждым фильтром;
• организованы байпасные линии, обеспечивающих бесперебойную работу установки в обход обслуживаемого узла;
• смонтированы обратные клапаны и клапаны сброса фильтров для исключения нежелательного обратного тока воды;
• на дисковых фильтрах были установлены манометры для оперативного контроля перепада давления и своевременного обслуживания оборудования;
• также были заменены поплавковые механизмы и обновлен блок управления фильтра.

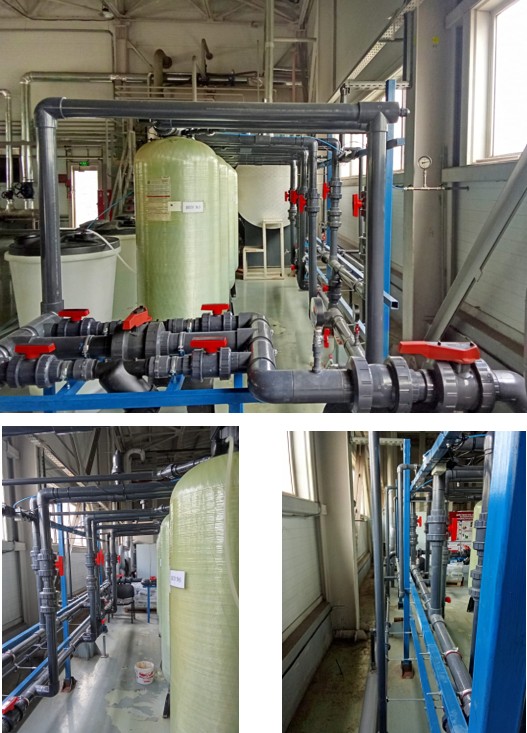

Дополнительно, для обеспечения надёжного и эргономичного размещения оборудования, специалисты изготовили и смонтировали отдельную тумбу под дисковыми фильтрами и металлический каркас для надёжного крепления трубопроводов. Все четыре фильтра установки были выстроены в единую линию, что обеспечило упорядоченную и удобную для обслуживания компоновку системы.

           -

4. Результаты

По итогам выполненных работ установка умягчения воды получила принципиально новое техническое состояние:

• Система полностью обслуживаема: каждый из четырёх фильтров может быть отключён независимо, без остановки всей установки – плановое и аварийное обслуживание стало значительно проще и быстрее;
• Повышена эксплуатационная надёжность: байпасные линии, обратные клапаны и отсечная арматура исключают нештатные ситуации при переключениях;
• Обеспечен оперативный контроль за состоянием дисковых фильтров: манометры позволяют в режиме реального времени отслеживать перепад давления и определять момент необходимого обслуживания;
• Обновлённая компоновка (единая линия фильтров, тумба, каркас для трубопроводов) упорядочила расположение оборудования и повысила удобство доступа к узлам системы;
• Замена металлической обвязки на ПВХ снизила риски коррозии трубопроводов и увеличила долговечность системы.

5. Заключение:

Работы по модернизации обвязки двухступенчатой установки умягчения воды для ТОО «Hyundai Trans Kazakhstan» успешно завершены. Реализованное решение устранило все технические недостатки прежней схемы и вывело систему на новый уровень эксплуатационного удобства и надёжности.

Компания ТОО «Asia Water Service» благодарит руководство ТОО «Hyundai Trans Kazakhstan» за оказанное доверие и выражает надежду на продолжение долгосрочного сотрудничества.
