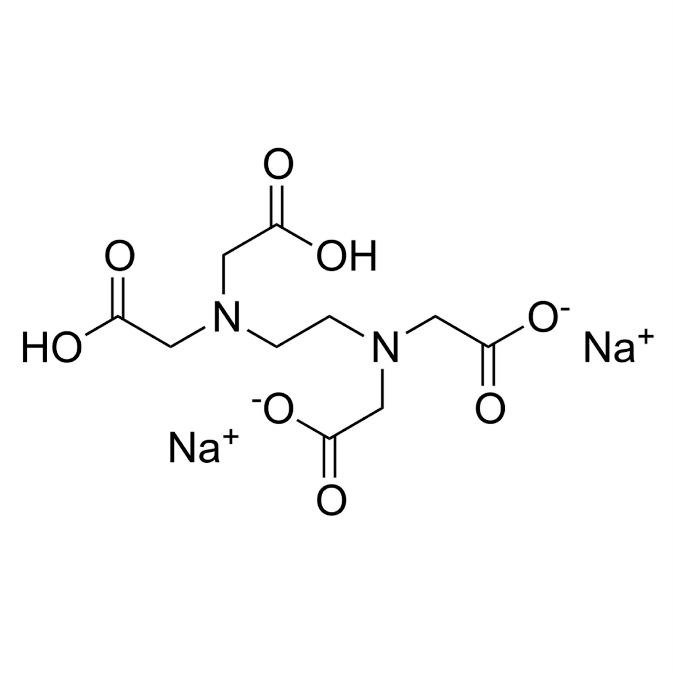

Трилон Б - это двузамещенная натриевая соль ЭДТА (Этилендиаминтетрауксусной кислоты)
Обработка питательной воды комплексоном (Трилоном Б) является средством предупреждения накипи на поверхностях нагрева котла. Сущность метода комплексонной обработки питательной воды заключатся в переводе всех ее примесей в водорастворимые комплексонаты, которые при высокой температуре частично разлагаются (с образованием защитной пленки), частично удаляются с непрерывной продувкой.
В котлах давлением 40 кгс/см2(3,9 Мпа) большая часть содержащихся в питательной воде примесей выводится в виде растворимых комплексонатов с продувкой.
В котлах давлением 100 кгс/см2(9,8 Мпа) и выше, основная часть примесей в результате термолиза комплексонатов остается на поверхностях в виде твердой фазы.
У котлов высокого давления жесткость очень мала и основной ее примесью являются окислы железа. При подаче Трилона Б в парообразующую систему котла при температуре уже в 250°С поступает не железоокисный шлам, а растворенные комплексонаты железа.
В процессе термолиза комплексонатов железа в виде твердой фазы образуется магнетит Fe3O4, создающий в контакте с чистой сталью, плотную защитную пленку на поверхностях нагрева и на необогреваемых опускных трубах. Свойства магнетита наиболее близки к свойствам перлитных сталей, магнетит обладает высокой теплопроводностью, например в 3-5 раз выше, чем теплопроводность отложений, образующихся при обработке фосфатами, и механическая прочность пленки магнетита очень высока.
Расчетная доза Трилона Б (комплексоната) определяется на основании стехиометрического соотношения содержащихся в питательной воде примесей железа, меди, кальция, магния.
Практически, доза комплексона берется в 2-5 раз меньше расчетной и ее величина определяется на основании наладочных работ, в пределах 30-60 мкг/дм3. Продукты разложения Трилона Б, обладающие комплексонобразовательной способностью, улетучиваются с паром, и с основным конденсатом вновь возвращаются в котел.
Это явление увеличивает концентрацию комплексообразующих соединений в котле и может вызвать повреждение труб экранов котла в местах вялой циркуляции (крайние трубы в панелях). Для предотвращения продуктов разложения Трилона Б в котле, рекомендуется дозировать его периодически, во время дозировки необходимо увеличивать размер непрерывной продувки котла.
Периодичность дозировки Трилона Б определяется при его наладке и оформляется местным распоряжением.
Раствор Трилона Б дозируется в питательную воду перед узлом питания котла. Контроль за дозировкой Трилона Б ведется расчетом дозы Трилона Б по уровню в баке-мернике.
ДТр. Б=V×C×1000/t×Dп, где:
V= объем поданного раствора Трилона Б, л;
С =концентрация Трилона Б, г/дм3;
t= время, час.;
Dп =производительность котла по пару, т/час.
После простоя котла в капремонтах или при других работах, когда на внутренних поверхностях котла может нарушиться защитная пленка, проводят трилонную выварку. Ее целью является удаление рыхлых продуктов коррозии и создании качественной магнетитной пленки на всей теплопередающей поверхности котла. Трилонная выварка производится по отдельной программе в два этапа.
Для котлов высокого давления удельная загрязненность экранных труб не должна превышать 70 г/м2, для котлов среднего давления 200 г/м2. При наличии отложений, превышающих эти значения, перед переходом на комплексонный режим необходимо провести химическую чистку.
На котлах, использующих в качестве подпитки обессоленную воду, необходимо подщелачивать раствор Трилона Б едким натром.
